BusRating

Dimensionamento elétrico de barramentos

Escolha do condutor por ampacidade, corona e curto-circuito, com verificação mecânica prévia do tubo rígido.

Por dentro do programa

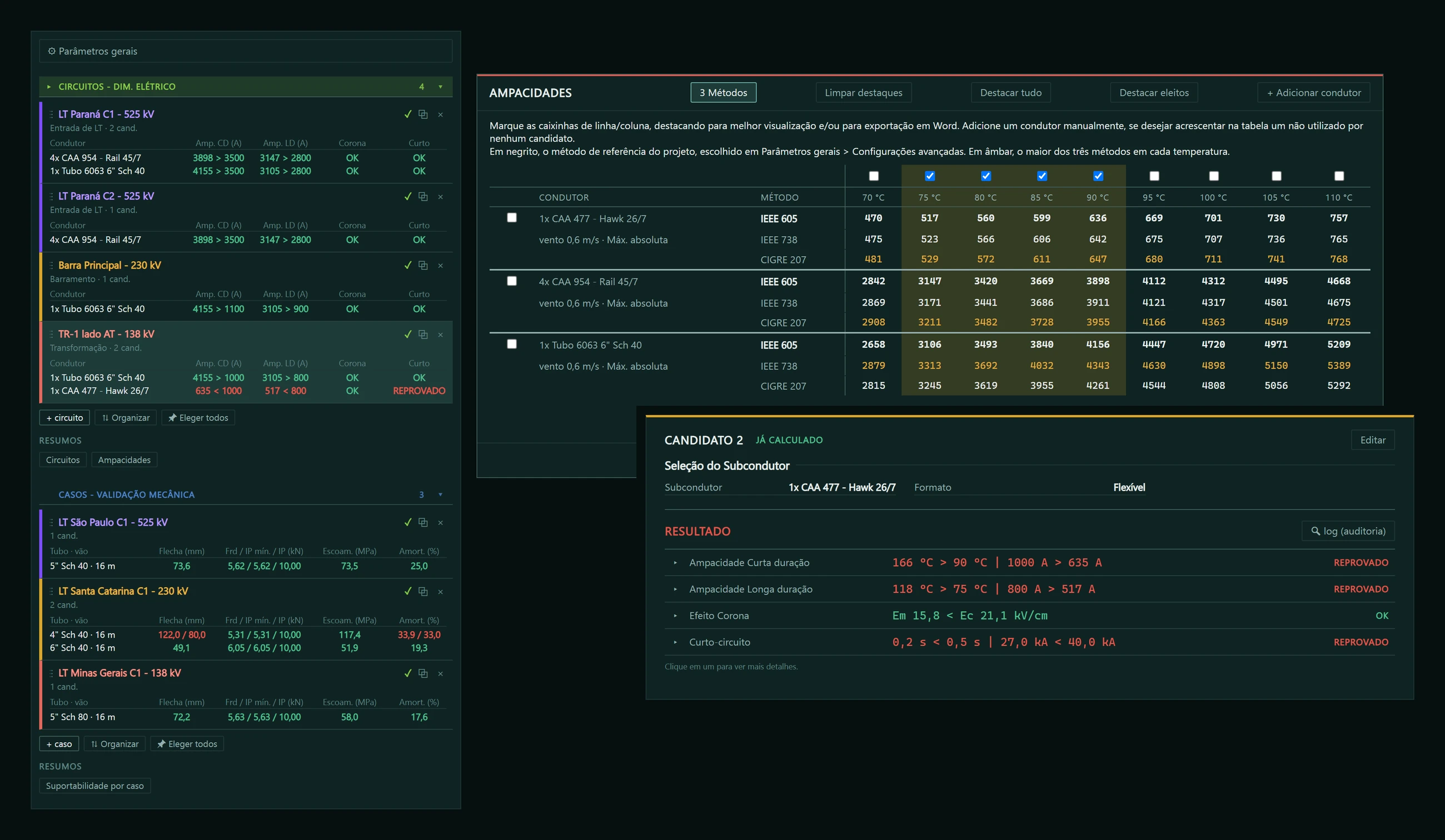

Tela do BusRating: à esquerda, circuitos de 525, 230 e 138 kV com os condutores eleitos e três casos de validação mecânica; ao centro, a ampacidade de três condutores pela IEEE 605, pela IEEE 738 e pela CIGRE TB 207; na frente, um cabo reprovado critério a critério.

O que sai

RelatórioPDF com os resultados e o log de cálculo.

MemóriaPDF com as equações e premissas declaradas.

ResumosExportações em Word e Excel formatadas.

Normas

IEEE 738CIGRE 207IEEE 605IEC 60865

Os outros três

02 BusForceEsforços em barramentos flexíveis

Esforços em barramentos flexíveis, para dimensionar as estruturas de ancoragem. Com extensão BIM (plugin Revit).IEC 60865 · NBR 6123 · NBR 5422 · Overhead Power Lines (Kiessling)

03 SupForceEsforços em equipamentos e suportes

Esforços nos equipamentos de pátio, para dimensionar os requisitos das estruturas suporte.IEC 60865 · NBR 6123 · NBR 5422 · Overhead Power Lines (Kiessling)

04 GridDesignMalha de terra de subestações

Análise dos potenciais em malhas com geometria complexa. Estratificação de solo em múltiplas camadas. Análise de potenciais de toque em cercas e elementos aterrados fora da malha. Interface com CAD.IEEE 80 · NBR 15751 · NBR 7117
